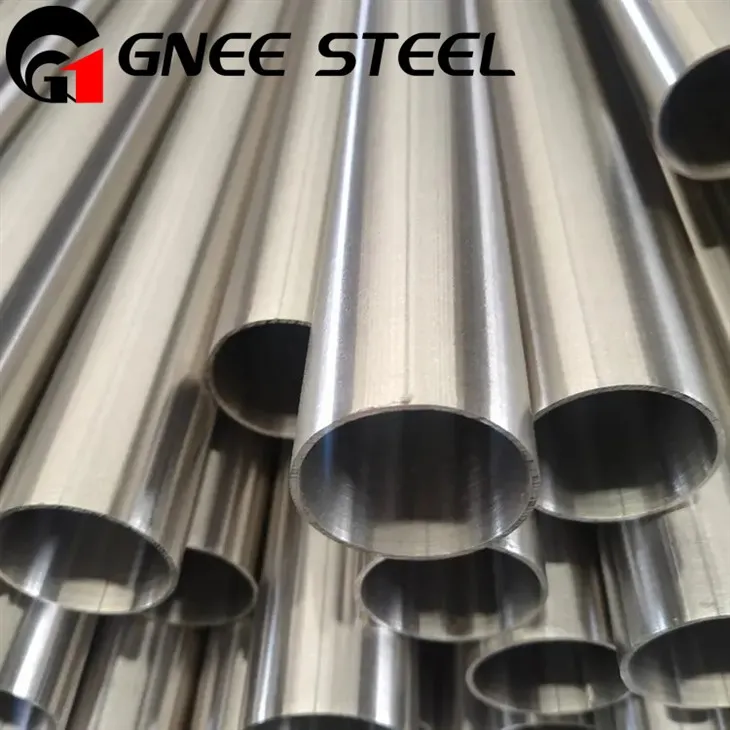

ASTM B163 انکنل 718 اچار والے اینیلڈ ٹیوب
سائز: 15 "سے 150" (NB)
دیوار کی موٹائی: 0.5 سے 20 ملی میٹر
چین میں ایک سرکردہ سپلائر اور مینوفیکچرر کے طور پر، GNEE اسٹیل لاگت سے-مؤثر نکل-الائے پراڈکٹس فراہم کرتا ہے۔
- ای میل بھیجیں-:ss@gneesteel.com
- ٹیلیفون:+8615824687445
astmB163 انکیل 718 اچار والی اینیلڈ ٹیوبتفصیل
GNEE ASTM B163 INCINNEL 718 اچار والی اینیلڈ ٹیوب
ASTM B163 انکنل 718 اچار والی اینیلڈ نلیاں ایک عمر - سخت نیکیل - کرومیم کھوٹ ہے جس میں اعلی طاقت ، سنکنرن مزاحمت ، اور اعلی - درجہ حرارت کی کارکردگی ہے ، جس سے یہ جیٹ انجنوں اور ہیٹ ایکسچینجرز جیسے درخواستوں کا مطالبہ کرنے کے لئے موزوں ہے۔ "اچار والی اینیلڈ" غصہ ایک مخصوص پوسٹ - پیداوار حرارت کا علاج اور صفائی ستھرائی کے عمل سے مراد ہے جو سطح کو ختم کرنے اور میکانکی خصوصیات کو ایک خاص کام فراہم کرتا ہے ، لیکن دوسرے غصے کے برعکس ، یہ سخت نہیں ہوتا ہے۔ اس مزاج کو اکثر مزید سختی کے لئے نقطہ آغاز کے طور پر استعمال کیا جاتا ہے ، جیسے عمر بڑھنے ، جو جہتی تبدیلیوں سے بچنے کے لئے مشینی کے بعد انجام دیا جاسکتا ہے۔
انکونیل 718 ٹیوب کی تفصیلات
| ٹیوب اسٹینڈرڈ | ASTM B163/ ASME SB163 ، ASTM B516/ ASME SB516 |
| ٹیوب طول و عرض | ANSI/ASME B36.19M ، ANSI/ASME B36.10M |
| ہموار ٹیوب سائز | 1 /2 "nb - 16" nb |
| ویلڈیڈ ٹیوب سائز | 1 /2 "nb - 24" nb |
| قطر کے باہر ٹیوب | 6.00 ملی میٹر OD 914.4 ملی میٹر OD تک ، 24 "NB دستیاب Ex - اسٹاک ، OD سائز اسٹیل ٹیوبیں دستیاب - اسٹاک |
| ٹیوب مینوفیکچرنگ کا عمل | بغیر کسی رکاوٹ / ویلڈیڈ / ای آر ڈبلیو / من گھڑت / سی ڈی ڈبلیو / 100 ٪ ایکس رے ویلڈیڈ |
| انکلی ٹیوب شیڈول | ایس سی ایچ 5 ، ایس سی سی 10 ، ایس سی 4 ، ایس سی ایچ 80 ، ایس سی ایچ 80 ایس ، ایس سی ایچ 160 ، ایس سی سی ایکس ایکس ، ایس سی سی ایکس ایس |
| ٹیوب کی لمبائی | واحد بے ترتیب ، ڈبل بے ترتیب ، معیاری اور کٹ لمبائی |
| ٹیوب اختتامی اقسام | سادہ سرے (پیئ) ، تھریڈڈ سرے (ٹی ای) ، بیولڈ سرے (بی ڈبلیو) ، نالی مکینیکل جوڑ یا نالیوں والے سرے ، ٹی بی (دونوں سروں کو چلاتے ہیں) |
| ترسیل کی حالت | اینیلڈ اور اچار والا ، پالش ، روشن اینیلڈ ، سرد تیار کیا گیا |
| ختم ختم | 2B ، نمبر 4 ، نمبر 1 ، نمبر 8 انکنل ٹیوبوں کے لئے آئینہ ختم ، گاہک کی ضروریات کے مطابق ختم کریں |
ASTM B163 انکونیل 718 اچار والے اینیلڈ ٹیوب تفصیلات
انکیل 718 ایلائی ٹیوب کیمیائی ساخت
| گریڈ | C | ایم این | سی | S | کیو | فی | نی | cr |
| incinel 718 | 0.08 زیادہ سے زیادہ | 0.35 زیادہ سے زیادہ | 0.35 زیادہ سے زیادہ | 0.015max | 0.30 زیادہ سے زیادہ | – | 50.00 – 55.00 | 17.00 – 21.00 |
718 انکنل نلیاں مکینیکل خصوصیات
انکونیل 718 پائپ پیداوار کی طاقت
| عنصر | کثافت | پگھلنے کا نقطہ | تناؤ کی طاقت | پیداوار کی طاقت (0.2 ٪ آفسیٹ) | لمبائی |
| incinel 718 | 8.2 جی/سینٹی میٹر | 1350 ڈگری (2460 ڈگری ایف) | PSI - 1،35،000 ، MPA - 930 | PSI - 75،000 ، MPA - 482 | 45 % |
انکونیل 718 ہموار اور ویلڈیڈ ٹیوبوں کے لئے مساوی درجات
| معیار | ورکسٹوف این آر۔ | uns | جیس | بی ایس | گوسٹ | افونور | en |
| incinel 718 | 2.4668 | N07718 | این سی ایف 718 | – | – | – | – |
مصر 718 ٹیوب جسمانی خصوصیات
|
حل علاج کیا |
حل علاج اور عمر کا |
|
|---|---|---|
| کثافت |
0.296 lb/in3 (8.192 g/cm3) |
0.297 lb/in3 (8.22 g/cm3) |
| مخصوص کشش ثقل |
8.19 |
8.22 |
| پگھلنے کی حد |
2500-2600 ڈگری f |
1370-1430 ڈگری |
ASTM B163 INCONEL 718 MM میں اچار والے اینیلڈ ٹیوب سائز
| برائے نام پائپ سائز (NPS) | قطر کے باہر | برائے نام دیوار کی موٹائی | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sch5s | Sch10s | Sch20 | Sch30 | Sch40 | std | Sch80 | xs | Sch160 | xxs | ||||
| 8 | 1/4 | 13.7 | 0.54 | – | 1.65 | – | 1.85 | 2.24 | 2.24 | 3.02 | 3.02 | – | – |
| 10 | 3/8 | 17.1 | 0.675 | – | 1.65 | – | 1.85 | 2.31 | 2.31 | 3.20 | 3.20 | – | – |
| 15 | 1/2 | 21.3 | 0.84 | 1.65 | 2.11 | – | 2.41 | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 |
| 20 | 3/4 | 26.7 | 1.05 | 1.65 | 2.11 | – | 2.41 | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 |
| 25 | 1 | 33.4 | 1.32 | 1.65 | 2.77 | – | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 |
| 32 | 1.1/4 | 42.2 | 1.66 | 1.65 | 2.77 | – | 2.97 | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 |
| 40 | 1.1/2 | 48.3 | 1.90 | 1.65 | 2.77 | – | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 |
| 50 | 2 | 60.3 | 2.38 | 1.65 | 2.77 | – | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 |
| 65 | 2.1/2 | 73.0 | 2.88 | 2.11 | 3.05 | – | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 |
| 80 | 3 | 88.9 | 3.50 | 2.11 | 3.05 | – | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 |
| 90 | 3.1/2 | 101.6 | 4.00 | 2.11 | 3.05 | – | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | – | – |
| 100 | 4 | 114.3 | 4.50 | 2.11 | 3.05 | – | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 13.49 | 17.12 |
| 125 | 5 | 141.3 | 5.56 | 2.77 | 3.40 | – | – | 6.55 | 6.55 | 9.53 | 9.53 | 15.88 | 19.05 |
| 150 | 6 | 168.3 | 6.62 | 2.77 | 3.40 | – | – | 7.11 | 7.11 | 10.97 | 10.97 | 18.26 | 21.96 |
| 200 | 8 | 219.1 | 8.62 | 2.77 | 3.76 | 6.35 | 7.04 | 8.18 | 8.18 | 12.70 | 12.70 | 23.01 | 22.23 |
| 250 | 10 | 273.0 | 10.75 | 3.40 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 15.09 | 12.70 | 28.58 | 25.40 |
| 300 | 12 | 323.8 | 12.75 | 3.96 | 4.57 | 6.35 | 8.38 | 10.13 | 9.53 | 17.48 | 12.70 | 33.32 | 25.40 |
| 350 | 14 | 355.6 | 14 | 3.96 | 4.78 | 7.92 | 9.53 | 11.13 | 9.53 | 19.05 | 12.70 | 35.71 | – |
| 400 | 16 | 406.4 | 16 | 4.19 | 4.78 | 7.92 | 9.53 | 12.70 | 9.53 | 21.44 | 12.70 | 40.49 | – |
| 450 | 18 | 457 | 18 | 4.19 | 4.78 | 7.92 | 11.13 | 14.27 | 9.53 | 23.83 | 12.70 | 45.24 | – |
| 500 | 10 | 508 | 20 | 4.78 | 5.54 | 9.53 | 12.70 | 15.09 | 9.53 | 26.19 | 12.70 | 50.01 | – |
| 550 | 22 | 559 | 22 | 4.78 | 5.54 | 9.53 | 12.70 | – | 9.53 | 28.58 | 12.70 | 53.98 | – |
| 718 | 24 | 610 | 24 | 5.54 | 6.35 | 9.53 | 14.27 | 17.48 | 9.53 | 30.96 | 12.70 | 59.54 | – |
| 650 | *26 | 660 | 26 | – | – | – | – | – | 9.53 | – | 12.70 | – | – |
| 700 | *28 | 711 | 28 | – | – | – | – | – | 9.53 | – | 12.70 | – | – |
| 750 | *30 | 762 | 30 | – | – | – | – | – | 9.53 | – | 12.70 | – | – |
| 800 | *32 | 813 | 32 | – | – | – | – | – | 9.53 | – | 12.70 | – | – |
انکیل ایلائی 718 پائپ کی اقسام
| پیش نظارہ | مصنوعات | uns | DIN |
|---|---|---|---|
 |
انکیل 718 ہموار پائپ انکونیل 718 ہموار ٹیوبیں |
غیر N07718 ہموار پائپ غیر N07718 ہموار ٹیوبیں |
2.4668 ہموار پائپ 2.4668 ہموار ٹیوب |
 |
انکونیل 718 ویلڈیڈ پائپ انکیل 718 ویلڈیڈ ٹیوب |
غیر N07718 ویلڈیڈ پائپ غیر N07718 ویلڈیڈ ٹیوبیں |
2.4668 ویلڈیڈ پائپ 2.4668 ویلڈیڈ ٹیوب |
 |
inconel 718 EFW پائپ | غیر N07718 EFW پائپ | 2.4668 EFW پائپ |
 |
inconel 718 ERW پائپ | UNS N07718 ERW پائپ | 2.4668 ERW پائپ |
 |
انکونیل 718 راؤنڈ ٹیوب | غیر N07718 گول ٹیوبیں | 2.4668 گول نلیاں |
ASTM B163 انکونیل 718 اچار والے اینیلڈ ٹیوب سطح کے علاج
GNEE اسٹیل ASTM B163 انکلی 718 اچار والے اینیلڈ ٹیوب کے لئے چار سطح کے علاج مہیا کرتا ہے: اچار ، آئینہ پالش ، پالش ، اور سینڈ بلاسٹنگ۔
ASTM B163 انکونیل 718 اچار والی اینیالڈ ٹیوب کی تیاری کا عمل
GNEE اسٹیل ASTM B163 INCENTEL 718 اچار والے اینیلڈ ٹیوب کے لئے درج ذیل گرمی کے علاج فراہم کرتا ہے: اینیلنگ ، حل + ایجنگ۔ اس کے علاوہ ، GNEE اسٹیل گرم کام اور سرد کام بھی مہیا کرتا ہے ، جو گرم رولنگ اور سرد ڈرائنگ ہیں۔
ASTM B163 انکونیل 718 اچار والی اینیلڈ ٹیوب پیکیجنگ
اپنے سامان کی حفاظت کو بہتر طور پر یقینی بنانے کے ل we ، ہم پیشہ ور ، ماحول دوست ، آسان اور موثر پیکیجنگ خدمات فراہم کریں گے۔
GNEE اسٹیل کے بارے میں
گنی اسٹیل مختلف نکل - پر مبنی مرکب کی تیاری اور فروخت میں مہارت رکھتا ہے ، بشمول نکل 201 ، نکل 202 ، ہسٹیلوی سی- 276 ، ہسٹیلوی سی -22 ، ہسٹیلوی بی ، ہسٹیلائی سی -4 ، انکونیل ایلائی 625 ، انکلیل 625 ، انکلیل 625 ، انکلیل 625 ، انکلیل 625 ، انکیلیل 625 ، انکیلیل 625 ، انکلیل 625 ، انکیلیل 625 ، انکیلیل 625 ، انکیلیل اللیہ 625 ، انکولیل ایکس۔ انکولائی 800h/ht ، incoloy 825 ، مونیل الیائی 400 ، مونیل K500 ، اور اعلی درجہ حرارت مصر۔ GNEE اسٹیل کی مصنوعات کو ایرو اسپیس ، کیمیائی ، بجلی ، بجلی ، آٹوموٹو اور جوہری توانائی کے استعمال میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ ہم کسٹمر کی ضروریات کے مطابق تخصیص کردہ کھوٹ کے حل بھی پیش کرتے ہیں۔ مصر کی قیمتوں کا تعین کرنے یا اپنی مرضی کے مطابق مصر کے حل کے ل please ، براہ کرم ہم سے ایک اقتباس کے لئے رابطہ کریںss@gneesteel.com.
سوالات
س: انکونیل 625 اور 718 کے درمیان کیا فرق ہے؟
A: انکونیل 625 بہترین سنکنرن مزاحمت پیش کرتا ہے ، جس سے یہ سمندری اور کیمیائی ایپلی کیشنز کے لئے ایک مثالی انتخاب ہے۔ دوسری طرف ، انکیل 718 ، اس کی غیر معمولی طاقت اور اعلی - درجہ حرارت کی کارکردگی کے لئے پسندیدہ ہے ، جس سے یہ خاص طور پر ایرو اسپیس اور گیس ٹربائن انجنوں کے لئے موزوں ہے۔ انکیل 718 مشین کے ل more زیادہ مشکل اور مہنگا ہے ، جس میں سخت گرمی کے زیادہ پیچیدہ علاج کی ضرورت ہوتی ہے ، لیکن یہ بلند درجہ حرارت پر زیادہ تناؤ اور پیداوار کی طاقت پیش کرتا ہے۔
س: انکونیل 600 اور 718 کے درمیان کیا فرق ہے؟
A: انکونیل 600 بہترین سنکنرن مزاحمت اور تشکیل کی پیش کش کرتا ہے ، جس سے یہ کیمیائی پروسیسنگ اور سمندری ایپلی کیشنز کے ل suitable موزوں ہوتا ہے۔ دوسری طرف ، انکیل 718 ، غیر معمولی اونچائی - درجہ حرارت کی طاقت اور رینگنے کے خلاف مزاحمت کا حامل ہے ، جس سے یہ ایرو اسپیس اور تیل اور گیس کی ایپلی کیشنز کے لئے ایک اعلی انتخاب ہے۔
س: انکونیل 718 اور 725 کے درمیان کیا فرق ہے؟
A: انکیل 718 میں 31 سے تجاوز کرنے والی ایک پیٹنگ مزاحمت مساوی نمبر (پرین) ہے ، جبکہ انکیل 725 میں 45 سے تجاوز کیا جاتا ہے ، جس سے یہ سخت ترین ماحول میں کام کرنے کے قابل ہوتا ہے۔ لینگلی اللوز 1 انچ سے 4 انچ (25.4 ملی میٹر سے 101.6 ملی میٹر) تک قطر میں 725 اللائی راؤنڈ بار ، اور 718 اللو راؤنڈ بار قطر میں ½ انچ سے 10 انچ (12.7 ملی میٹر سے 254 ملی میٹر) تک پیش کرتا ہے۔
