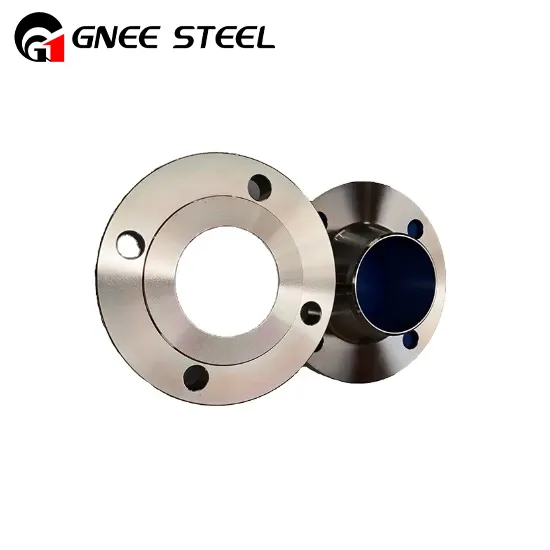

ساکٹ ویلڈ فلانگز

ساکٹ ویلڈ فلینجز ٹول کے چھوٹے حصے ہیں اور اس لیے چھوٹے پائپ کنٹینرز میں استعمال ہوتے ہیں۔ انہیں پائپ کے نوزل میں آسانی سے ڈالا جا سکتا ہے۔ ساکٹ ویلڈ فلینجز کو پائپ کے اوپری حصے پر فلیٹ ویلڈز کے استعمال کی ضرورت ہوتی ہے۔ یہ ان کو چھپانے کے لیے ہے۔ ساکٹ ویلڈ فلینجز میں متعدد سطحیں ہیں جو صارف کی ضروریات کے مطابق استعمال کی جا سکتی ہیں۔

انکوائری بھیجنے

چیٹ اب

چین میں ایک سرکردہ سپلائر اور مینوفیکچرر کے طور پر، GNEE اسٹیل لاگت سے-مؤثر نکل-الائے پراڈکٹس فراہم کرتا ہے۔

ای میل بھیجیں-:ss@gneesteel.com
ٹیلیفون:+8615824687445

مصنوعات کا تعارف

ساکٹ ویلڈ فلینجز اسٹیل فلینج کے باہر بنے ہوئے سنگل اینگل ساکٹ ویلڈ کا استعمال کرتے ہوئے پائپوں سے جڑے ہوتے ہیں۔ ASME B31.1 کے مطابق، صنعتی فلینج کنکشن کے لیے ساکٹ ویلڈ فلینج استعمال کرنے کے لیے، پائپ کو پہلے فلانج کے ساکٹ میں اس وقت تک نصب کیا جانا چاہیے جب تک کہ یہ فلانج کے نچلے حصے تک نہ پہنچ جائے، اور اسے 1.6 ملی میٹر بھی بلند کیا جانا چاہیے اور آخر میں ویلڈ کیا جانا چاہیے۔ . ساکٹ ویلڈ فلینجز ہائی پریشر اور چھوٹے سائز کی پائپ لائنوں کے لیے استعمال کیے جاتے ہیں جو بڑی مقدار میں تیز سیالوں کو منتقل نہیں کرتے ہیں۔

ساکٹ ویلڈ Flanges معیاری وضاحتیں

پروڈکٹ کا نام	ساکٹ ویلڈ Flanges\|SW Flanges\|SWRF Flanges
سائز کی حد	1/2″ (15 NB) سے 48″ (1200NB)
کلاس / پریشر کی درجہ بندی	150#، 300#، 600#، 900#، 1500#، 2500#، PN6، PN10، PN16، PN25، PN40، PN64 وغیرہ۔
معیارات / طول و عرض	ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS 1560-3.1، API7S-15، API7S-43، API605
Flange چہرے کی اقسام / کنکشن کی قسم	فلیٹ فیس فلینج (FF)، ابھرے ہوئے چہرے کا فلینج (RF)، رنگ جوائنٹ فلانجز (RTJ)، لیپ جوائنٹ فلینجز، نر اینڈ فیمیل فلانج (M&F)، بڑی اور چھوٹی زبان اور نالی کا فلینج (T&G)
طول و عرض	ANSI B16.5, ANSI B16.47 سیریز A&B, ASA, API-605, MSS SP44, AWWA, Custom Drawings
اپنی مرضی کے ڈیزائن	آپ کی ڈرائنگ کے مطابق\|AS, BS, ANSI, DIN, JIS\|برابر اور کم کرنے والی ترتیب
میٹریل ٹیسٹ سرٹیفکیٹ (MTC)	EN 10204 3.2 اور EN 10204 3.1 کے مطابق، NACE MR0175، NACE MR0103 کی تصدیق کرنے والے ٹیسٹ سرٹیفکیٹ
ٹیسٹ سرٹیفکیٹ	100% ریڈیو گرافی ٹیسٹ رپورٹ، EN 10204/3.1B، خام مال کا سرٹیفکیٹ، تیسری پارٹی کے معائنہ کی رپورٹ، وغیرہ
ٹیسٹ	ہائیڈرو سٹیٹک ٹیسٹنگ مشین، ڈائریکٹ ریڈنگ سپیکٹروگراف، UI ٹراسونک فلو ڈیٹیکٹر، ایکس رے ڈیٹیکٹر، میگنیٹک پارٹیکل ڈیٹیکٹر
سامان / مشینیں	پریس مشین، پشنگ مشین، موڑنے والی مشین، ریت بلاسٹنگ مشین، الیکٹرک بیولنگ مشین، وغیرہ۔
کوٹنگ	زنگ مخالف پینٹ، آئل بلیک پینٹ، پیلا شفاف، زنک چڑھایا، ٹھنڈا اور گرم ڈپ جستی
اصل	چین
ایپلی کیشنز/استعمال	آف شور، آئل فیلڈ، شپ بلڈنگ، واٹر سسٹم، قدرتی گیس، پائپ پروجیکٹس، الیکٹرک پاور، وغیرہ۔

Nickel Hastelloy Socket Weld Flange

ساکٹ ویلڈ فلینجز کے گریڈ کی وضاحتیں۔

سٹینلیس سٹیل ساکٹ ویلڈ اٹھائے ہوئے چہرے کے فلینجز
معیاری	ASTM A182، A240
درجات	F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H, 317, 317L, 321, 321H, 317L, 3420, 340, 340,

کاربن اسٹیل ساکٹ ویلڈ اٹھائے ہوئے چہرے کے فلینجز
معیاری	ASTM A105
درجات	Gr. F42,46,52,56,60,65,70

مصر دات اسٹیل ساکٹ ویلڈ اٹھائے ہوئے چہرے کے فلینجز
معیاری	ASTM A182
درجات	F1,F5,F9,F11,F22,F91

نکل مصر دات اسٹیل ساکٹ ویلڈ اٹھائے ہوئے چہرے کے فلینجز
معیاری	ASTM SB564٪ 2c SB160٪ 2c SB472٪ 2c SB162
درجات	نکل 200 (UNS نمبر N02200)، نکل 201 (UNS No. N02201)، Monel 400 (UNS No. N04400)، Monel 500 (UNS No. N05500)، Inconel 800 (UNS No. N08800)، InconelS No. N08800، InconelS No. N08825)، Inconel 600 (UNS No. N06600)، Inconel 625 (UNS No. N06625)، Inconel 601 (UNS No. N06601)، Hastelloy C 276 (UNS No. N10276)، الائے 20 (UNS No. N06600)

کاپر مصر دات ساکٹ ویلڈ اٹھائے ہوئے چہرے کے فلینجز
معیاری	ASTM SB 61 ٪2c SB62 ٪2c SB151 ٪2c SB152
درجات	UNS نمبر C 70600 (Cu-Ni 90/10)، C 71500 (Cu-Ni 70/30)، UNS نمبر C 10100، 10200، 10300، 10800، 12000، 12200،

ڈوپلیکس اسٹیل سلپ پر ابھرے ہوئے چہرے کے فلینجز
معیاری	ASTM A182٪2c A240
درجات	یو این ایس ایف 44، ایف 45، ایف 51، ایف 53، ایف 55، ایف 60، ایف 61
